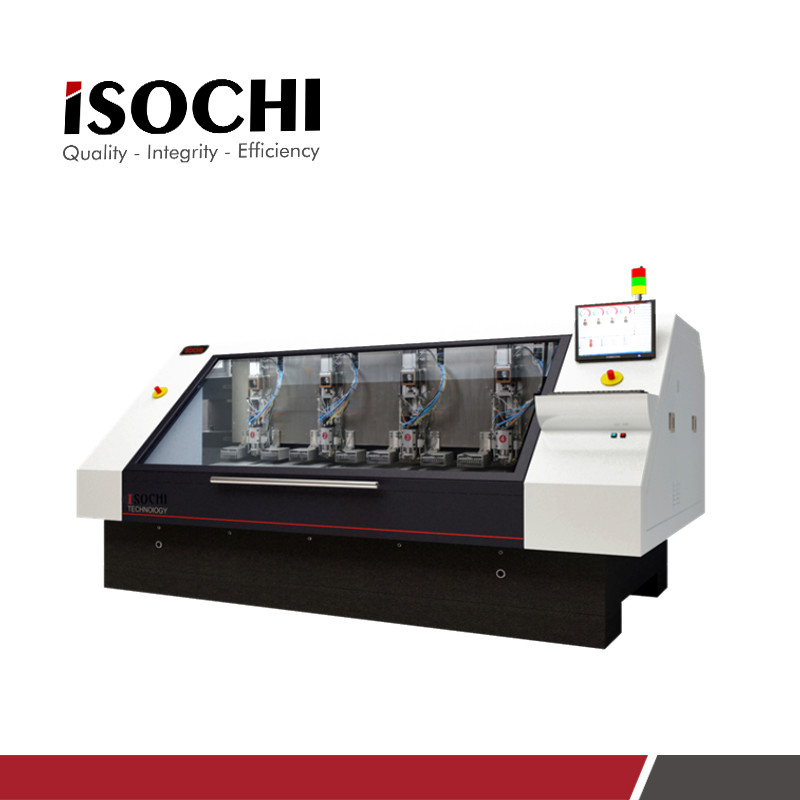

4 Başlı PCB Otomatik Su Soğutma Borma Makinesi 180krpm Lazer Araç Detektörü
Çalışma koşulları:
| Güç kaynağı: |
3PH-AC380V+PE,50/60HZ 15KVA |
| Sıcaklık: |
22±2°C/45%-65% |
| Gürültü: |
≤ 75dBA |
| Hava basıncı: |
6.5-7.5bar |
Ürün verileri:
| X,Y,Z eksenleri Stroke |
560mm*700mm*40mm |
| X,Y eksen sürüşü |
İthalatlı Yüksek Güçlü Servo Motor ((Garanti edilen aktarım hızı) |
| Z-eksenli sürücü |
İthalat edilmiş servomootor |
| Besleme hızı X,Y ekseninde |
60m/dakikada |
| Besleme hızı Z ekseni |
30m/dakikada |
| Max. Çalışma alanı |
560mm*700mm*40mm |
| Borma çapı |
Φ0.2mm-Φ6.35mm |
| Sondaj Doğruluğu |
±0,025mm |
| Konumlama Doğruluğu |
±0,004mm |
| Yerleşim Doğruluğunu Tekrarla |
±0,0025 mm |
| En yüksek sondaj hızı |
480-550 delik/dakika |
| Döner soğutma yöntemi |
Su soğutma |
| Makine Boyutu |
3300*2000*2000mm |
| Döner Aralık |
560mm |
Notlar:
Borma hızı levhanın kalınlığına, levha sayısına ve delik boyutuna bağlıdır. 2*1.6mm PCB'deki matkaplarda,0.3 delik için,borma hızı 460 delik/dakikadan fazladır; 0.5 delik,ve sondaj hızı 510 delik/dakikadan fazla.
Hizmetimiz:
1Farklı müşterilerin gereksinimlerini karşılamak için özel olarak tasarlanmış...
2, 24 saatlik e-posta ve telefon desteği..
3, Garanti: 1 yıl ücretsiz onarım için (Tüketici hariç), tüm yaşam için ücretsiz teknik servis desteği sağlar.
4, İngilizce kullanma kılavuzu veya çalışma videosu sağlayın.
Açıklamalar:
Özel & yeni nesil PCB sondaj makinesi
QIC Sistemi: Küçük PCB kartlarının doğruluğunu sağlamak için büyük ve küçük basınçlı ayak değiştirme fonksiyonu.
CBDT elektrikli temas otomatik kırık alet algılama fonksiyonu zamanında yanıt verir ve delik kenar çöküşünü izlemek için kullanılabilir. Hızlı sondaj fonksiyonu olarak kullanılabilir.
Döner yapılandırması:
ABL/WESTWIND 160-180KTDM Sabit 100μm mikro delik işleme, iyi makro delik ve slot işleme için yüksek hızlı hava yüzen spindle
Sürücü Sistemi:
Hızlı aktarım hızını sağlamak için ithal yüksek fonksiyonlu, yüksek torklu motor
Nakil sistemi:
Japonya NSK yüksek hassasiyetli kurşun vida (hızlı, sessiz)
Alman Rexroth P-doğruluklı doğrusal kılavuz ((Yüksek hassasiyet, uzun süreli)
Araç dergisi seçimi
Üst alet dergisi:
Kapasite 220 / pcs / eksen, yakası olmadan tam çaplı araç elde edebilir, kısa araç değişim süresi, üst ve alt plakaları çalıştırmak kolaydır, araç değişimini döndürmeyin.
Alt alet dergisi:
Büyük kapasitesi 300, kolay bıçak otomatik olarak düzenlemek, çalıştırmak, alet değiştirmek, alet temizlemek, spindle üzerinde az etkisi vardır
Kontrol yazılımı:
Olgun, istikrarlı gelişmiş yazılım kontrol sistemi, dostça arayüz ve grafik simülasyon fonksiyonu, kolay öğrenme
Geri bildirim sistemi:
Kapalı ızgara kuyrukçusu olarak ithal, toz geçirmez ve antifouling etkisi çok iyidir
Araç tespiti:
İthalatlı Araç algılama matkabın doğruluğunu sağlamak için araç uzunluğu ve araç çapı algılama gerçekleştirebilir
