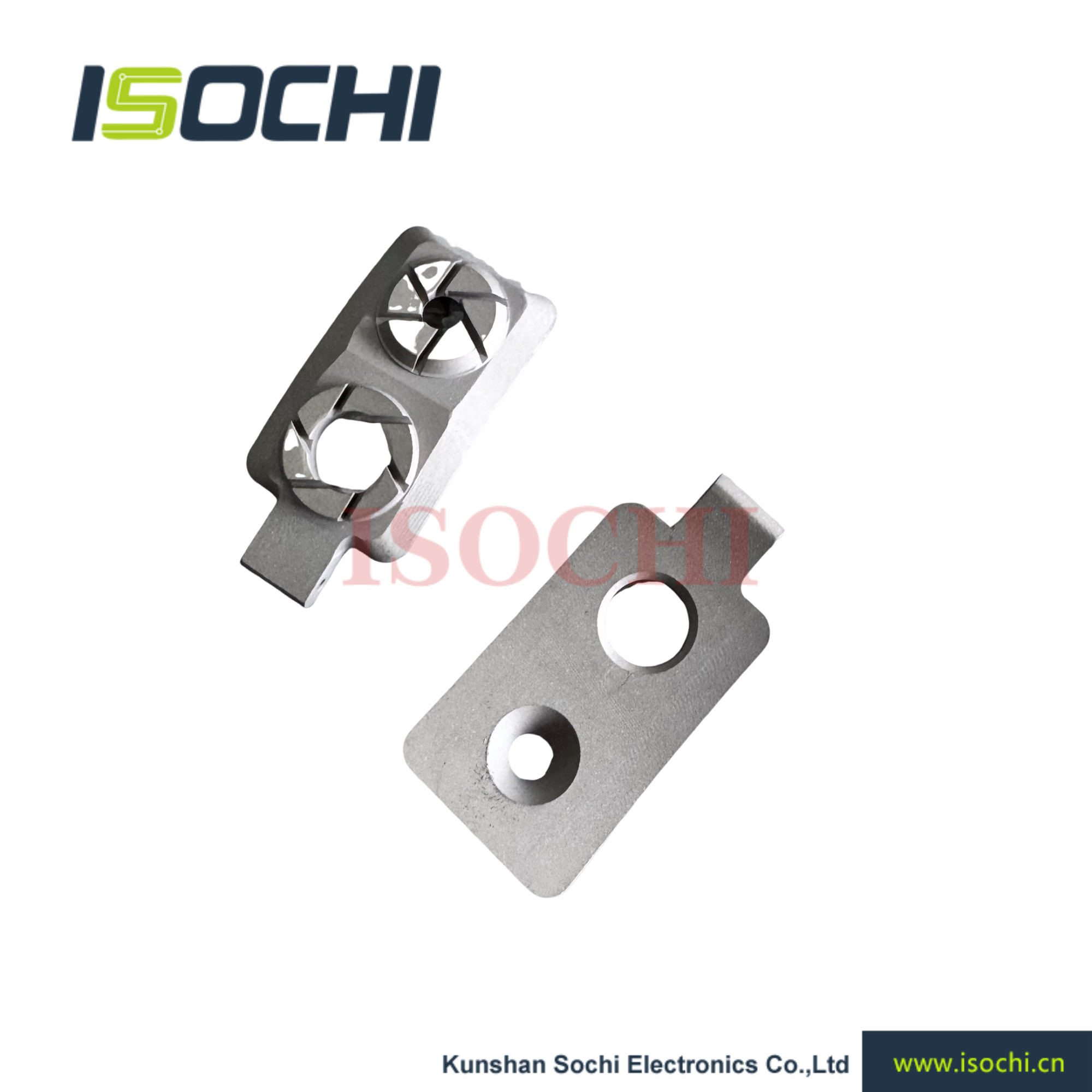

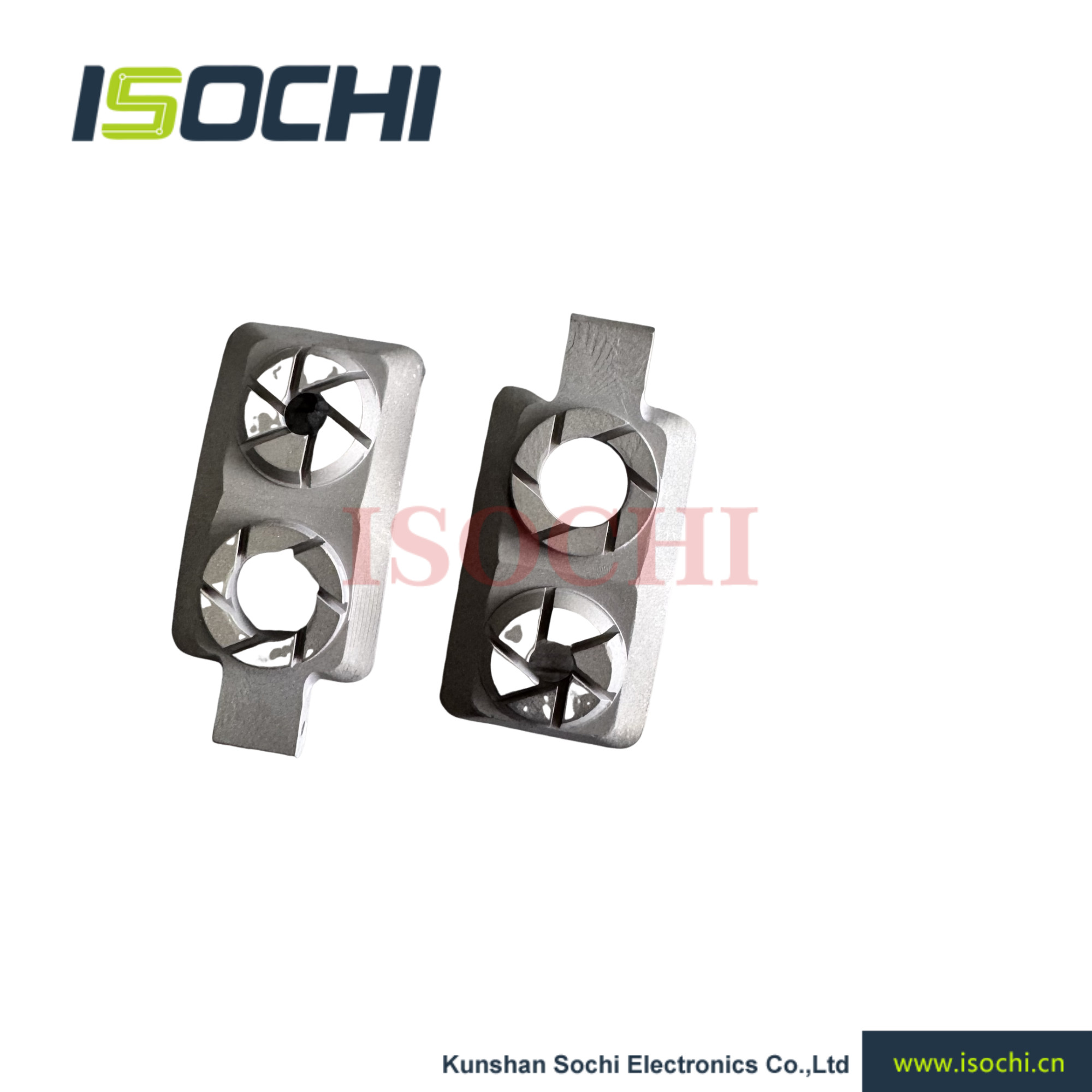

Timax Büyük Küçük Anahtar (Kromlu Bakır) PCB Basınç Ayak Kupası Ekle CNC Timax Sondaj Makinesi için

Timax Büyük Küçük Anahtar (Kromlu Bakır) PCB Basınç Ayak Kupası Ekle CNC Timax Sondaj Makinesi için

Ana iş:

Ekipman: PCB sondaj makinesi, freze makinesi, V-CUT makinesi

PCB malzemeleri: alet ölçümü, hava silindir, kollet, alet değişimi, alet kaseti, basınçlı ayak bardağı; tutak,

optik fiber, sensör, amplifikatörler, basınçlı ayak diski ekleme, basınçlı ayak fırçası, kollu anahtar, vakum tüpü

Karşılaştırma, rulman, bakelit, iğne ve diğer malzemeler.

Basınç ayağının şekli ve malzemesi:

Basınç ayağının ana işlevi, iş parçası sistemini daraltmaktır.Daha iyi bir konveksiyon sistemi oluşturur.Farklı makineli sondaj tasarım üreticileri farklı düşüncelere dayanarak,Basınç ayağının malzemesi metal malzemeler ve metal olmayan malzemelerden oluşur.Metal malzemeler esas olarak paslanmaz çelik (genellikle SUS304) ve latın malzemeleridir (C3604BD, HPb59-1'e eşdeğer).Metal malzemelerin kullanımı için ana düşünceler nispeten yüksek sertliktir, aşınma direnci ve uzun kullanım ömrü (normalde 8-10 ay kullanılabilir); dezavantajı tampon etkisinin belirgin olmamasıdır ve uzun süre sabitlenmemesidir.Endüstriyel kauçuk malzemelerinin kullanımı (PU), PA6 PA66) esas olarak iyi titreşim emici özelliklerini dikkate alır.ve amplituda kısa sürede azaltabilir. dezavantajı sertliğinin nispeten düşük olması ve aşınmaya dayanıklı olmamasıdır. Hayatı kısa, genellikle yaklaşık bir hafta. ABAQUS yazılım simülasyonu kullanarak, baskı ayağı malzemesini ayarlayın,100N baskı ayağı kuvveti ve 10kpa vakum boşluğu ile analiz, ve sert baskı ayağı ve PU baskı ayağı kullanımını analiz.Yukarı ve alt eğriler, çelik baskı ayağı ve PU baskı ayağı altındaki "çalışma noktasının" sayısal yer değiştirme eğrisini gösterir.Baskı ayağının baskı ayağı kuvvetiyle çarpıştığını ve salınım yaptığını ve salınımın 0.06S içinde düzenli olarak zayıfladığını görebilirsiniz.PU baskı ayağı önemli bir titreşim emici etkiye sahiptir. salınım başlatıldıktan sonra, "çalıştırma noktası" hızla dengelenir.Çoğu sondaj makinesi üreticisi şu anda endüstriyel kauçuk basınç ayakları kullanıyor.

Resim 1

PCB sayısal kontrol sondaj makinesi, basılı devrelerden oluşan kartların işlenmesinde önemli bir ekipman olarak, işleme kalitesinin elektronik ürünlerin performansına büyük bir etkisi vardır.

Çip kapağının ve basınç ayağının birleşik yapısı, delik işleme kalitesini etkileyen ana faktörlerden biridir.Mükemmel tasarım ve emme kapak ve basınç ayağının birleşik yapısının kombinasyonu

Makul basınç ayak basıncı ve vakum emici negatif basınç ayarları, basılı devreler kartlarının yüksek kaliteli sondajını sağlamak için anahtardır.Çip emici kapak ve spindle arasındaki boşluğun tasarımı mümkün olduğunca küçük, çıkış merkez vektör çizgisinin dokunuşu ve toz spiral çizgisinin dış çapı ve mümkün olan en hafif kütle tasarımı,Endüstriyel kauçuk ile birlikte mükemmel titreşim emici performansla basınç ayağı, basınç ayak basıncı yaklaşık 100 N ve vakum vakum negatif basıncı yaklaşık 10 kPa olarak ayarlanır, bu da verimli toz çıkarma ve toz örtüsünün yüksek kaliteli sondajını sağlayabilir.

Ticaret şartları:
1) Üretim öncülük süresi: Ödeme sonrası 2 gün
2) Nakliye yükleri taleplerinize göre teslim edilir.
3) Nakliye Limanı: Şangay, Çin Anakarası
4. İndirimler sipariş miktarına göre sunulur.
